一、方案总则
1.1 方案背景
随着厨余垃圾资源化利用需求的不断提升，沼气作为厨余垃圾厌氧发酵的核心产物，其清洁发电价值日益凸显。本方案针对每日5000m³沼气生产量（每小时可用沼气量约200m³左右），沼气硫化氢含量按照5000ppm计算。配套2台250KW发电机组，结合络合铁湿法脱硫、全套沼气预处理系统，实现沼气高效发电、电力自用余电并网，同时回收发电机组高温废气热量，为用户提供高温热水，达成“环保处理+能源回收+资源利用”的多重目标，助力工厂实现节能降耗、绿色低碳发展。
1.2 方案核心参数
•沼气生产量：每日5000m³，每小时可用沼气量约200m³，
•发电机组配置：250KW沼气发电机组2台，采用并联运行模式；
脱硫技术：络合铁湿法脱硫技术，确保脱硫效果达标；
•预处理系统：具备脱水、稳压、阻火、计量等全功能；
•并网方式：发电自用，余电并入工厂内低压端电网；
•余热利用：针对发电机组高温废气安装废气换热器总成，回收热量制备高温热水供生产用，减少用户能耗。在气温度低的冬天，也可以给沼气发酵池加温，提高沼气产量，加大项目产出和效益。
1.3 方案设计原则
1.实用性：贴合工厂实际需求，设备选型适配沼气产量，确保系统稳定运行，满足电力自用及热水供应需求；
2.高效性：优化脱硫、预处理及发电流程，提升沼气利用率，降低能源损耗，确保发电效率及余热回收效率；
3.安全性：完善阻火、防爆、防泄漏等安全措施，符合沼气发电行业安全规范及GB/T 29488-2013中大功率沼气发电机组相关标准；
4.经济性：兼顾设备投资、运行成本与收益，通过余电并网、余热回收，最大化提升资源利用率，降低工厂运营成本；
5.可扩展性：系统设计预留一定冗余，便于后续根据沼气产量变化调整设备运行参数或新增设备。
二、工艺流程图
厨余垃圾厌氧发酵沼气→ 沼气收集系统 → 络合铁湿法脱硫系统 → 沼气预处理系统（脱水→稳压→阻火→计量） →双模气柜→ 2台250KW发电机组并联运行（或火炬烧后排放） → 发电输出（工厂低压端自用+余电并网） → 发电机组高温废气 → 废气换热器总成 → 高温热水（蒸汽）供应→ 废气排放
三、核心系统详细设计
3.1 沼气收集系统
3.1.1 系统组成
由沼气收集管道、变频罗茨风机、脱水罐、双模气柜、泄漏检测装置组成，主要用于将厨余垃圾厌氧发酵罐产生的沼气进行集中收集、暂存，稳定沼气输送压力，避免沼气泄漏。
3.1.2 设计参数
•管道规格：采用DN200耐腐蚀PE管，适配每小时200m³沼气输送需求；
•双模气柜：500-1000m³，工作压力0.05-0.1MPa，用于稳定沼气流量，缓解压力波动，满足发电机组连续运行，,储气装置容量不低于2小时用气量的要求（每小时200m³，2小时用量400m³）；
•泄漏检测：在管道接口、缓冲罐等关键部位安装沼气泄漏检测仪，当沼气浓度超过安全阈值（体积分数1%）时，自动报警并切断相关阀门，保障系统安全。
3.2 络合铁湿法脱硫系统
3.2.1 技术原理
采用络合铁湿法脱硫技术，利用络合铁作为催化剂，在常温常压下将沼气中的硫化氢（H₂S）氧化为单质硫，实现脱硫目的。该技术具有脱硫效率高、反应速度快、催化剂可循环利用、无二次污染等优势，适用于厨余垃圾沼气中H₂S浓度波动较大的场景，可处理H₂S浓度1000-20000mg/Nm³的高浓度沼气，脱硫后H₂S含量可降至100mg/Nm³以下，满足发电机组安全使用要求。

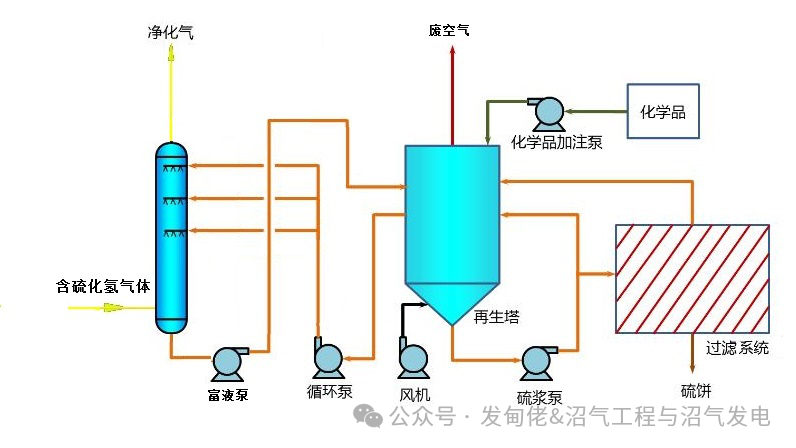

3.2.2 系统组成
系统由吸收塔、再生塔、循环泵、沉淀池、药剂制备罐、压滤机等设备组成，具体流程如下：
1.沼气进入吸收塔底部，与脱硫塔的络合铁脱硫液逆向接触，H₂S与脱硫液中的络合铁发生氧化还原反应，生成单质硫；
2.反应后的富硫脱硫液由吸收塔底部排出，经循环泵送入再生塔，通过曝气将络合亚铁氧化为络合铁，实现催化剂再生；
3.再生后的脱硫液经沉淀池沉淀单质硫，上清液回流至吸收塔循环使用，沉淀的单质硫经过滤、脱水后可作为副产品回收，可以用来生产硫磺用；
4.药剂制备罐用于配置络合铁脱硫液，根据脱硫效果定期补充药剂，确保脱硫效率稳定。
3.2.3 设计参数
•处理能力：每小时200m³沼气，适配该项目沼气产量工作需求；
•脱硫效率：≥98%，脱硫后沼气中H₂S含量≤100mg/Nm³；
•吸收塔：直径1.8m，高度6m（暂定），材质304不锈钢或玻璃钢材质，气相速度控制在0.8-2m/s，避免液泛或漏液；
•再生塔：直径1.8m，高度6m（暂定），材质304不锈钢或玻璃钢材质,曝气强度3m³/(m²·h)，确保络合亚铁再生率≥95%；
•循环泵：流量20m³/h，扬程30m，2台（1用1备），确保脱硫液循环稳定；
•运行压力：0.03-0.05MPa，运行温度25-35℃，无需加热或降温设备，降低能耗。

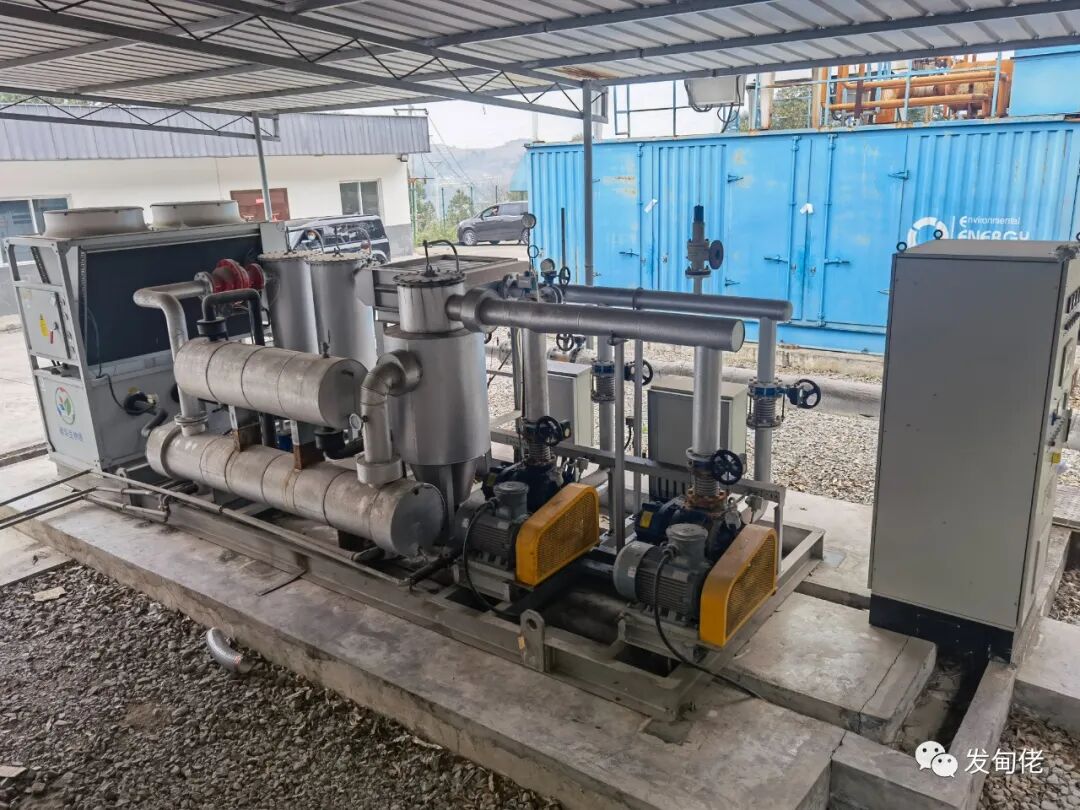

3.3 沼气预处理系统
预处理系统核心作用是去除沼气中的水分、杂质，稳定沼气压力、流量，防止回火，准确计量沼气用量，为发电机组提供合格的进气，避免杂质、水分对发电机组造成磨损、腐蚀和燃烧做工，确保机组稳定运行。系统整合脱水、稳压、阻火、计量四大功能，各模块协同运行。
3.3.1 脱水模块
采用冷却脱水工艺，去除沼气中的饱和水分，避免水分进入发电机组导致气缸腐蚀、火花塞使用寿命短、燃烧不良、气缸积碳等问题。
•冷却脱水：采用管壳式冷却器+冷水机，将沼气温度降至10-15℃，使沼气中的饱和水汽冷凝析出，经分离器排出；
•吸附脱水（可选）：采用活性氧化铝吸附剂，进一步去除沼气中的残余水分，确保脱水后沼气露点≤-20℃，满足发电机组进气水分要求（≤0.5g/m³）；
•设备配置：冷却器1台，换热器一台，自动控制系统一套，达到设定温度后自动停机（处理能力200m³/h），自动排水阀若干，定期排放冷凝水。
3.3.2 稳压模块
由于沼气产量存在小幅波动，需通过稳压模块稳定沼气进气压力，确保发电机组进气压力恒定，避免压力波动导致发电效率下降或机组故障停机，符合沼气发电机组距离机组燃气支管前1m处沼气压力不低于10kPa的要求。
•设备配置：罗茨风机2台（1用1备），压力变送器1台，PLC控制系统1套；
•设计参数：稳压范围10kpa，当沼气压力高于10kpa时，变频罗茨风机减低转速，当气压低于8kpa时，罗茨风机加大转速，增大进气量，确保压力稳定在设定范围；压力波动≤2kpa（具体参数需要根据现场情况设定）。
3.3.3 阻火模块
为防止发电机组回火引发沼气管道爆炸，在沼气进入发电机组前设置阻火装置，阻断火焰传播，保障系统安全。
•设备配置：管道阻火器多台台（每台发电机组对应1台），材质304不锈钢，采用波纹板式阻火结构；视情况上水封一个。
•设计要求：阻火等级BS 5545 Part 2，耐火时间≥30min，可有效阻断火焰传播，同时不影响沼气流量，配备沼气渗漏、溢出和排泄等防护装置。
3.3.4 计量模块
用于准确计量沼气用量，为发电效率核算、成本统计提供数据支撑，同时便于监控沼气消耗情况。
•设备配置：沼气流量计1台，精度等级0.5级，材质304不锈钢；
•设计参数：测量范围150-250m³/h，适配每小时200m³沼气用量，具备温度、压力补偿功能，可实时显示瞬时流量、累计流量，数据可接入工厂监控系统，符合GB/T 29488-2013中沼气计量仪表配置要求。
3.4 发电机组系统
3.4.1 设备选型参考
选用2台动力为康明斯技术型号为15N的250KW沼气发电机组，适配每小时200m³沼气用量（每台250KW发电机组每小时沼气消耗量约100m³，2台并联运行刚好匹配每小时200m³沼气供应量），机组符合GB/T 29488-2013中大功率沼气发电机组标准，额定频率50Hz，功率不小于250KW，以甲烷含量不低于50%的沼气为主要燃料。
•机组型号：选用适配沼气内燃机驱动交流工频发电机组，发动机采用四冲程、涡轮增压、稀薄燃烧模式，发电机采用无刷自励同步发电机；发动机的技术来自于康明斯技术，发动机为15N，排量为15升。
•核心参数：发动机型号：15N，额定功率250KW，额定电压400V，额定频率50Hz，额定转速为1500RPM，功率因数0.8（滞后），发电最高效率≥38%，热效率≥47%，总效率≥85%，自带立式散热器，启动方式为电启动。
•配套设备：每台机组配套冷却系统、润滑系统、排气系统、控制系统，确保机组稳定运行，发电机温升限值符合GB/T 2820.3的规定，高低温循环水温度限值符合产品技术条件要求。
3.4.2 并联运行设计
2台250KW发电机组采用并联运行模式，通过并联控制柜实现与市电同步运行、负载分配，确保发电稳定，满足工厂用电需求，符合GB/T 29488-2013中机组并联运行要求。
•与市电并联控制：采用PLC自动并联控制系统，具备自动同步、自动并网功能，当项目用电量小于发电机组的输出时，所有的电力由发电机组负责供电，当发电机组输出功率小于用电量时，不足部分由市电分担，当两台发电机组故障或停机时，市电自动承担全部负载，确保工厂内用电不中断（发电自用余电不上网的并网方式，需要用户与供电局协商和申请，在供电局备案认可后才能实施）；
•负载分配（不并网的方式）：两台机组并联运行时，有功功率分配差度在80%-100%额定负载之间为±5%，在20%-80%额定负载之间为±10%；无功功率分配差度在20%-100%额定负载之间为±10%，确保负载分配均匀，避免单台机组过载；
•保护功能：具备过压、过流、过载、缺相、超速、低频、水温过高、机油压力过低等多重保护功能，当机组出现异常时，自动停机并报警，保障机组安全。
3.4.3 发电并网设计
采用“发电自用、余电不并网”的方式，所发电力全部满足工厂内部低压端用电需求，剩余电力不并入电网，实现能源高效利用，符合《分布式发电管理暂行办法》中分布式发电“自发自用、多余不上网”的要求，接入电压等级为380V（工厂低压端标准电压）。
•并网设备：配置并网开关柜、防逆流控制器、计量电表、隔离变压器等设备，并网开关柜具备并网切换、保护功能，计量电表用于计量余电上网电量。
•并网控制：通过PLC控制系统实现并网切换，当工厂内部用电负荷小于发电量时，发电机组的电力全部供厂内使用；当工厂内部用电负荷大于发电量时，不足部分由电网供电补充，确保工厂用电稳定；
•安全要求：并网系统具有防逆流保护功能，当工厂电网出现故障时，自动切断并网回路，避免发电机组反送电到外网，确保外网用电安全，保障电网及机组安全，符合电网企业对分布式发电并网的安全要求。
3.5 高温废气余热利用系统（选型）
发电机组运行过程中会产生高温废气（排气温度约450-550℃），通过安装废气换热器总成，回收废气中的热量，制备高温热水，为客户提供生产、生活用热水，提高能源利用率，实现“发电+余热回收”的综合利用模式，综合能源利用率可达80%以上。
3.5.1 系统组成
由废气换热器总成、热水循环泵、热水储罐、温度控制系统、管道阀门等组成，具体流程如下：
1.发电机组高温废气经排气管道进入废气换热器总成，与换热器内的冷水进行热交换；
2.冷水吸收废气热量后升温，成为高温热水（温度可达80-90℃），经热水循环泵送入热水储罐储存；
3.热交换后的废气温度降至150℃以下，经排气管道达标排放；
4.温度控制系统实时监测热水温度，当温度低于设定值（如80℃）时，调节废气换热器热水循环速度，确保热水温度稳定；当温度过高时，自动泄压降温，保障系统安全。
3.5.2 设计参数
•废气换热器：材质316不锈钢，换热面积10㎡，处理废气量适配2台250KW发电机组排气需求，换热效率≥85%；
•热水产量：每小时可制备80-90℃高温热水约Xm³左右（满负载时候），满足客户日常生产、生活热水需求；
•热水储罐：容积50m³，材质304不锈钢，具备保温功能，保温层厚度50mm，确保热水温度下降速度≤5℃/h；
•热水循环泵：流量15m³/h，扬程25m，2台（1用1备），确保热水循环稳定；
•排气要求：热交换后废气排放温度≤150℃，符合《大气污染物综合排放标准》（GB 16297-1996）要求，无二次污染。
